ヒープ構成表の並列アンロード

公開日 2013-07-11
更新日 2013-07-11

概要

MTUは何十GBにも達する巨大なヒープ構成表(非パーティション表)を含むスキーマから高速にデータ抽出する事が出来ます。
これを実現するのは「ヒープ構成表の並列アンロード」という新機能です。

この機能を有効化すると ROWID を基準にヒープ構成表を複数のピースへ分割し、各ピースを並列にアンロード出来るので、分割無しでアンロードする時よりも性能が大幅に向上します。

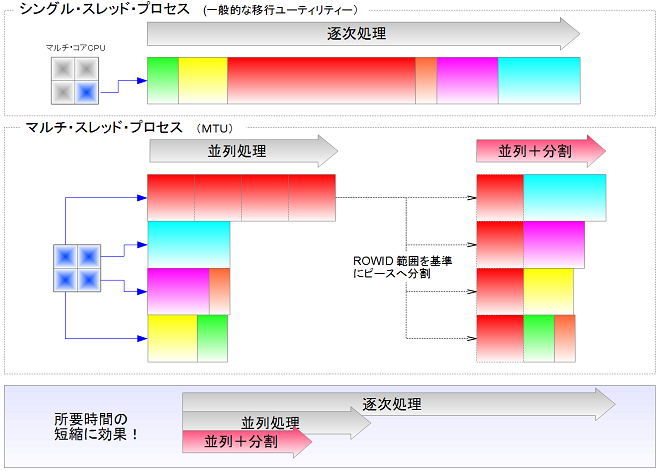

機能の概念図

機能の概念図

テスト環境を使った実験では分割無しでアンロードする時よりも 2.2 倍高速化することが分かりました。

実験結果のサマリー

条件 所要時間 データ率
分割無し、並列度4 1309 秒 44 MB/秒
分割数4、並列度4 807 秒 71 MB/秒
分割数8、並列度8 627 秒 95 MB/秒
使用したデータ:1行辺りのサイズ約 280 バイト、2億1430万件、約56GB

この記事では実例を示しながら、この機能の効果的な使い方について紹介してみたいと思います。

準備

  1. 次の表に示したヒープ構成表が含まれているスキーマを用意し、ランダムなデータを生成するツールを使い、表へ大量のテストデータを導入しました。

    表によってデータ量を大きく偏らせた理由は、基幹業務系DBの実際のスキーマでも良く見かける偏り方を模擬的に表現する為です。

    テーブル名 メガバイト 行数
     TABLE_A  23,220  120,000,000
     TABLE_B  9,679  50,000,000
     TABLE_C  3,904  20,000,000
     TABLE_D  1,984  10,000,000
     TABLE_E  1,472  7,500,000
     TABLE_F  976  5,000,000
     TABLE_G  200  1,000,000
    TABLE_H  160  800,000
     合計  41,595  214,300,000
  2. テーブルの作成文は次のようなもので、TABLE_A ~ TABLE_H まですべて同じ構造です。

    create table TABLE_A
    ( vc2_01 varchar2(30)
    , num_01 number(10,2)
    , num_02 number(10,2)
    , num_03 number(10,2)
    , vc2_02 varchar2(40)
    , vc2_03 varchar2(20)
    , num_04 number(13)
    , dat_01 date
    , vc2_04 varchar2(30)
    , vc2_05 varchar2(3)
    , vc2_06 varchar2(3)
    , dat_02 date
    , vc2_07 varchar2(3)
    , vc2_08 varchar2(3)
    , vc2_09 varchar2(3)
    , vc2_10 varchar2(3)
    , dat_03 date
    , vc2_11 varchar2(3)
    );


  3. 用意したコンピュータのスペック

    項目 Oracle Database サーバー用 MTU 用
    CPU Intel Xeon(R) E5420 (2.50GHz)
    プロセッサ数1(コア数4)
    Intel Xeon(R) X3450 (2.67GHz)
    プロセッサ数1(コア数4)
    RAM 4GB 12GB
    HBA SASアレイコントローラカード Dell SAS 6/iR Adapter Controller
    HDD SAS 300GB/15000rpm×5 SAS 500GB/15000rmp×2
    OS Windows Server 2003
    Stardard x64 Edition
    Windows Server 2008 R2
    Standard x64 Edition
  4. Oracle Database と MTU が動作するコンピュータは 1G-bit のスイッチへ繋がれています。
  5. MTU を動かすコンピュータ上で Windows のパフォーマンスモニタを使ってパフォーマンス・カウンタをグラフ表示出来るようにします。
    パフォーマンスモニタを設定する手順は製品に付属する「取扱説明書」の「24. 性能評価方法」の記事に従います。手順どおりに操作すると、次のパフォーマンスカウンタが設定されます。

    カウンター スケール 上限値
    Avg Disk bytes/Write 0.00001 10 MB/回
    Avg Disk sec/Write 1000 100 ミリ秒/回
    Avg Disk Write Queue Length 10 10 個
    Disk Write Bytes/sec 0.000001 100 MB/秒
    % Processor Time 1.0 100 %

実行

実験1

  1. 以下に示した環境変数を除いて、まずはチューニング無しでプログラムを実行します。時間が掛かりますが、次に試す設定を決めるのに重要な手掛かりが色々と得られますので必ず実施します。

    環境変数名 変更前 変更後
    USERID SYSTEM/MANAGER 接続先ユーザ名/パスワード@接続文字列
    SRC_USER SCOTT 対象スキーマ名
    BULK_SIZE 1000 5000
    FILESIZE 2000M 0M
  2. 画面表示から次の情報を得ました(一部を抜粋)。

    出力バイト総数(kbytes)      :  58743007.17
    所要時間(秒)                :      1308.92
    処理速度(kbytes/秒)         :     44879.08


  3. 他に、トレースファイルから次の情報を得ました。トレース・ファイルはデータファイルの出力場所と同じフォルダに _mtu_nnnnn.log (nnnnnは5桁の数字文字列)という形式の名前で出力されます。
    実験ではトレースファイル中の[Order]という文字列でタグ付けされている行を抜き出して使います。

                                              (a)   (b)   (c)    (d)
    2013-07-05 18:19:39.252 [07e8] [Order]     1:   19G (*****) TABLE_A
    2013-07-05 18:19:39.252 [07e8] [Order]     2: 8200M (*****) TABLE_B
    2013-07-05 18:19:39.252 [07e8] [Order]     3: 3284M (*****) TABLE_C
    2013-07-05 18:19:39.252 [07e8] [Order]     4: 1643M (*****) TABLE_D
    2013-07-05 18:19:39.252 [07e8] [Order]     5: 1232M (*****) TABLE_E
    2013-07-05 18:19:39.252 [07e8] [Order]     6:  821M (*****) TABLE_F
    2013-07-05 18:19:39.252 [07e8] [Order]     7:  164M (*****) TABLE_G
    2013-07-05 18:19:39.252 [07e8] [Order]     8:  131M (*****) TABLE_H


    1. タグのすぐ後ろにある1から始まる整数は、表がアンロードされる順番を示しています。
    2. ‘G’や’M’等の補助単位付きの整数は、Oracle 表セグメントのバイト数を示しています。
    3. 括弧内は表がLOB列を持つ場合のLOBセグメントの合計バイト数を示しています。事例のようにアスタリスクが示される場合はLOBがありません。
    4. 行の最後にテーブル名が示されます。
  4. パフォーマンスモニタから次の画像データを得ました。

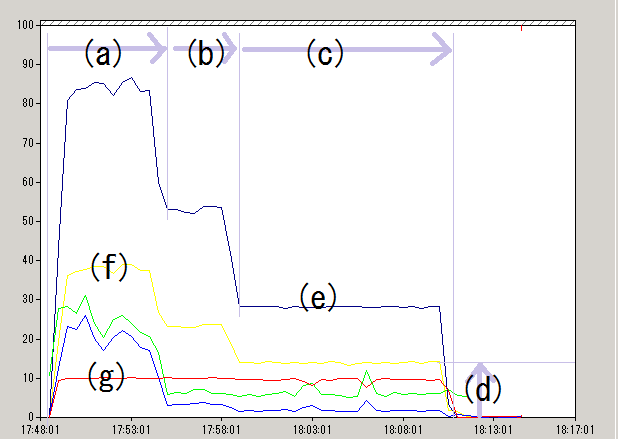

    実験1のパフォーマンス・モニタ画像

    実験1のパフォーマンス・モニタ画像

    1. すべてのテーブルがアンロードされていた区間。全テーブルが並列度 4 (出荷時初期値)でアンロードされました。
    2. TABLE_A と TABLE_B のみがアンロードされていた区間。その他のテーブルはデータ量が少ない為、アンロードが短期間に終わりました。
    3. TABLE_A のみがアンロードされていた区間。データ量のもっとも大きなテーブルは、アンロードするのにもっとも時間を要します。
    4. 区間(c)における平均 CPU 使用率 = 約12パーセント。これは Quad-core CPU 中のコアをひとつ、約半分の出力で使用した場合の使用率に当たります。アイドル時間が多く、マルチ・コアCPUの特長が十分活かされていない状態です。
    5. Disk Write Bytes/sec (藍色)の描く曲線。このカウンタは MTU の性能を定量するプライマリ・インジケータです。曲線の形や台状部分のデータ率を確認する事により、チューニングがゴールに到達したかどうかを見極めるのに使います。
    6. % Processor Time (黄色)の描く曲線。このカウンタは CPU不足によるボトルネックがあるのか、そうでないのかを診断するのに使います。CPUコア数以上の並列度を指定して100%に近い値が示されたなら CPU 不足がボトルネックです。これは見方を変えれば理想のチューニング状態です。
    7. Avg Disk bytes/Write (赤色)の描く曲線。このカウンタはディスクへの書き込み操作1回当たりの平均転送バイト数を示します。MTUはFILE_FLAG_NO_BUFFERINGという普段は使われない特殊フラグを使って書き込みを最適化している為、環境変数 OVERLAP_BUFFER_LENGTH へ指定した値がそのままこのカウンタの値となって示されます。値が小さい場合には他のプロセスによる矮小サイズの書き込みがある事を示しています。

実験2

  1. 次の実験では環境変数を次のように変更します。

    環境変数名 変更前 変更後
    摘要
    ROWID_SPLIT_MIN_SIZE 0M 10G
    この設定はこの記事で最も重要な部分です。指定したバイト数を超えるサイズのヒープ構成表をピースへ分割して出力する指示です。ゼロを指定した場合はヒープ構成表の並列アンロードは行われません。
    前の実験により、TABLE_A を単独でアンロードする時間で全体の半分以上を占めていることが判ったので、これを並列化する効果が見込まれます。トレース・ファイルの結果から表セグメントサイズが 19G バイトある事が分かったので、それを下回るが、TABLE_Bよりは大きい 10G バイトを指定します。
    PARTITIONING 3 0
    分割されたピースのアンロード結果を単一ファイルへまとめる場合’0’を選択します。

    準備が出来たら、アンロードを開始します。

  2. 画面表示から次の情報を得ました(一部を抜粋)。

    出力バイト総数(kbytes)      :  58743007.17
    所要時間(秒)                :       807.33
    処理速度(kbytes/秒)         :     72762.17


  3. パフォーマンスモニタから次の画像データを得ました。

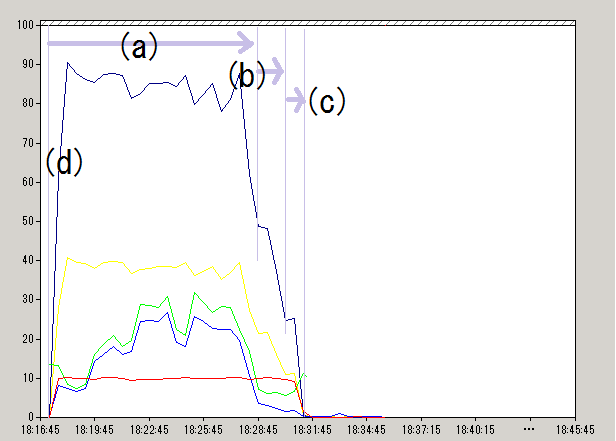

    実験2のパフォーマンス・モニタ画像

    実験2のパフォーマンス・モニタ画像

    1. すべてのテーブルがアンロードされていた区間。全テーブルが並列度 4 (出荷時初期値)でアンロードされました。
    2. TABLE_B と TABLE_C のみがアンロードされていた区間。TABLE_A は分割による効果で区間(a)内で早期にアンロードが完了しました。
    3. TABLE_B のみがアンロードされていた区間。
    4. 実験1の場合と比較すると、Disk Write Bytes/sec (藍色)の描く曲線の形状が大きく変化した事が分かります。データ率がもっとも高い開始直後から持続する台状部分が伸張し、その替わりに完了前のデータ率が段階的に低くなる台状部分の持続時間が短縮されています。全体的に曲線のとる形が矩形に近くなりました。

実験3

  1. 次の実験では環境変数を次のように変更します。

    環境変数名 変更前 変更後
    摘要
    PARALLELISM 4 8
    並列度を割増して性能が良くなるかどうかは、CPU使用率:% Processor Time (黄色)を見て判断します。前回までの実験では並列度を 4 に設定しました。コンピュータの物理コア数が 4 なので並列度 4 で動作した時の最大CPU使用率は 100 パーセントになるはずですが、結果は 40 パーセント弱でした。
    従って前回までの設定では CPU 以外の場所がボトルネックとなっていたと考えられ、並列度をむやみに割増しても効果は薄いと判断出来ます。しかし 40 パーセントという値から他のボトルネックを解消した後に CPU が次のボトルネックとなる可能性もあるので少しだけ割増します。
    ROWID_SPLIT_NUM_PARTS 4 8
    セグメントのサイズが1位と2位以下で2倍以上の格差がある場合、並列度と同じ値に設定します。この設定を行うと1位の表のアンロードにすべてのスレッドが動員されるので、結果的に2位以下の表のアンロード開始を待たせて置くことが可能になります。
    ROWID_SPLIT_MIN_SIZE 10G 3G
    TABLE_A, TABLE_B, TABLE_C は特にセグメントサイズが大きいのでこの3つを並列化の対象とする為の値にします。むやみに低い値を設定すると、ピースの数が増え過ぎてファイル・クローズ時のシリアル化により、却ってスロー・ダウンする事があります。
    BIND_SIZE 20M 200M
    次に説明するOVERLAP_BUFFER_LENGTHを割増す結果、メモリ不足となるので補充します。目安としては PARALLELISM×OVERLAP_BUFFER_LENGTH+20M で見積もります。
    OVERLAP_BUFFER_LENGTH 1M 4M
    サーバー用のコンピュータに使われるHDDの性能に対して、出荷時初期値である 1M バイトはかなり小さいので、性能を引き出す為に割り増します。

    準備が出来たら、アンロードを開始します。

  2. 画面表示から次の情報を得ました(一部を抜粋)。

    出力バイト総数(kbytes)      :  58743007.17
    所要時間(秒)                :       604.77
    処理速度(kbytes/秒)         :     97132.80


  3. パフォーマンスモニタから次の画像データを得ました。

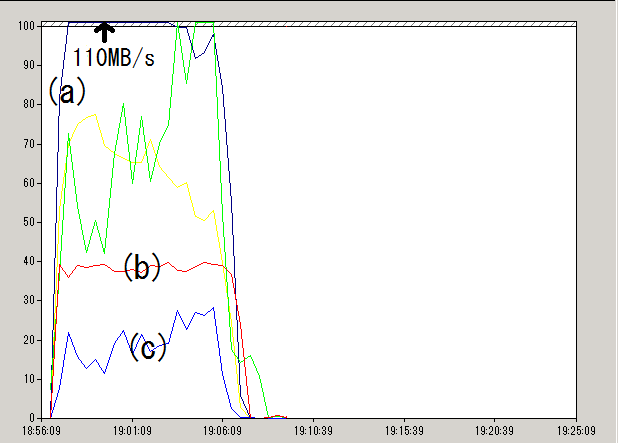

    実験3のパフォーマンス・モニタ画像

    実験3のパフォーマンス・モニタ画像

    1. Disk Write Bytes/sec (藍色)の描く曲線。オーバーシューティング部分の実績は 110MB/秒に達しました。
    2. Avg Disk bytes/Write (赤色)の描く曲線。OVERLAP_BUFFER_LENGTH を割り増した事により台状部分の値が4倍になりました。
    3. Avg Disk Write Queue Length (青色)の描く曲線。キューの長さが最大で 2.5 となっているので書き込みのボトル・ネックが発生し、これ以上並列度を上げても性能は上がりません。後半に掛けて待ち行列が長くなる理由はファイル・ハンドルを閉じる操作が集中する事によります。チューニングのゴールに達した事を示しています。

まとめ

ヒープ構成表の並列アンロードは、大量データに起因する性能問題の一部を和らげる効果があります。しかしパーティショングのような根本的解決を目的とするものではありません。一言で言えば適用分野が限定的なので、どのようなケースでも応用できると過信すると却って重いシリアル化を招き、期待通りの効果を発揮出来ない事があります。
とは言え、実験で用意したようなデータ量に著しい偏りのあるスキーマを対象とした場合、コンピュータ・リソースのアイドル時間を大幅に削減できるので、てきめんに高い効果を発揮するはずです。
ライセンス費用負担が重い Enterprise Edition や Partitioning option へ移行しなければならない程、性能問題が深刻でない読者はまずこの機能に触れてみる事をお奨めします。
そして、シングル・スレッド・プロセスであるオリジナル・エクスポートや、並列操作が Enterprise Edition だけに制限されている Data Pump Export といった著名なデータ移行ツールと MTU の何が違うのかを読者ご自身の手でお確かめ下さい。
MTU は1ヶ月間の無料評価ライセンスを用意していますので、どなたでも手軽にダウンロードして費用対効果を検証する事が出来ます。

発展的応用

  1. 各ピースのアンロードで出力されたデータは、ピース毎にファイルを保存する事も、一つのファイルへまとめる事も両方出来ます。
    どちらの場合でも同時に出力される SQL*Loader の制御ファイルのINFILE句が適切に編集されるので、論理バックアップやアーカイビングにも応用する事が出来ます。
  2. 出力先としてファイルを選ぶ事の他に、名前付きパイプと呼ばれるものを選び、ディスク領域と所要時間を節約することも出来ます。拙稿 javaとパイプでつなぐCSVをzipで圧縮しながら出力 もご参考になるかと思います。

留意点

  1. 内部的に dba_extents, dba_segments の各ディクショナリを参照する都合上、DBAロールを持たないユーザで接続してこの機能を使う場合はそのユーザに対してSELECT ANY TABLEシステム権限と SELECT_CATALOG_ROLEロールを付与して下さい。
  2. この機能によって分割されたピースに含まれる行数は、各ピース毎に大きく偏る事があります。また、偏らないように分割する方法はありません。予めご了承下さい。
  3. 分割数の最大値は 16 です。これを超えて ROWID_SPLIT_NUM_PARTS を設定しても 16 が指定されたとみなして動作します。
  4. 並列処理の都合上、各スレッドが分割されたピースから行をアンロードする順序を制御できない為、出力結果の行の順序は実行の都度、変化しますのでご了承下さい。
  5. 索引構成表、クラスタ構成表に対してこの機能を使うことは出来ません。

by 開発1号
